粘接結構在使用時，總是要求具有最佳的力學性能，目前評定粘接體系性能優劣的主要指標是粘接強度。粘接強度是指在外力作用下，使粘接件中的膠黏劑與被粘物界面或其鄰近處發生破壞需要的應力，粘接強度又稱膠接強度。

粘接要有粘合力，但通常評價粘結體系力學性能的指標是粘接強度而不是粘合力，因為粘合力無法以破壞形式測得。粘接強度是粘結體系破壞時所需要的應力，其大小不僅取決于粘合力、膠黏劑的力學性能、被粘物的性質、粘結工藝，而且還與接頭形式、受力情況（種類、大小、方向、頻率）、環境因素（溫度、濕度、壓力、介質）和測試條件、實驗技術等有關。由此可見，粘合力只是決定粘接強度的重要因素之一，所以粘接強度和粘合力是兩個意義完全不同的概念。絕不能混為一談，更不能相提并論。

由于實際的粘接強度受多種因素的影響，因此就無法用膠黏劑給定的強度數據直接推測粘接體系的粘接強度，這是必須注意的，也就是說不能將膠黏劑的強度與實際粘接強度等同視之，但從兩者的區別可以找出粘接中存在的問題和原因。

粘接接頭在外力作用下膠層所受的力，可以歸納為剪切、拉伸、不均勻扯離和剝離4種形式：

剪切：外力大小相等、方向相反，基本與粘結面平行，并均勻分布在整個粘結面上。

拉伸：亦均勻扯離，受到方向相反拉力作用，垂直于粘結面，并均勻分布在整個粘接面上。

不均勻扯離：也叫劈裂，外力作用的方向雖然也垂直于粘結面，但是分布不均勻。

剝離：外力作用方向與粘結面形成一定的角度，基本分布在粘接面的一條直線上。

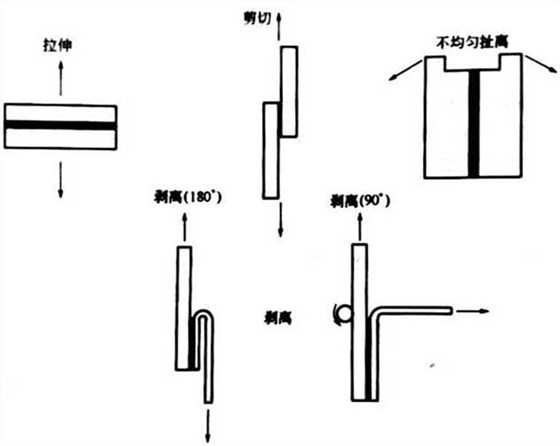

粘接接頭的受力類型

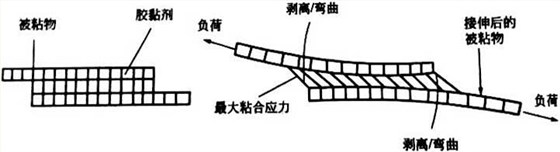

上述4種力，在同一粘接體系中很可能有幾種力同時存在，只是何者為主的問題例如在拉伸剪切時除剪切力外還含有拉伸力和剝離力。

根據粘接接頭受力情況不同，粘接強度具體可分為剪切強度、拉伸強度、剝離強度、不均勻扯離強度、壓縮強度、沖擊強度、彎曲強度、扭曲強度、疲勞強度、蠕變強度等。對熱熔膠來說，主要是測定前三類粘接強度。

1剪切強度

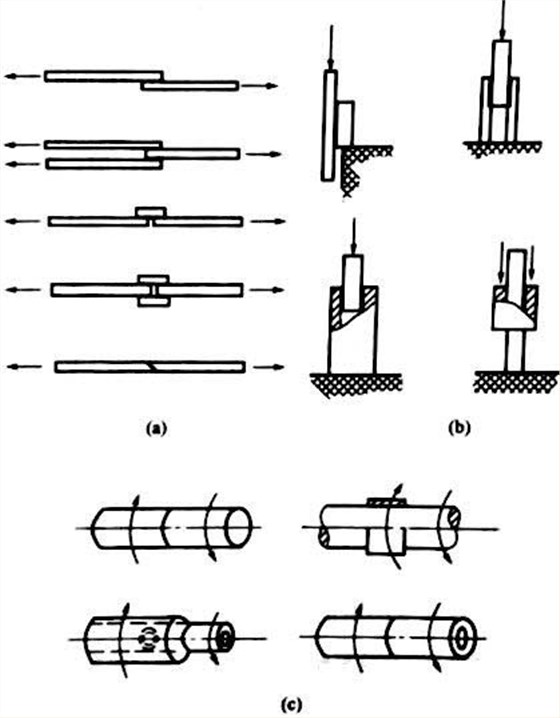

剪切形式

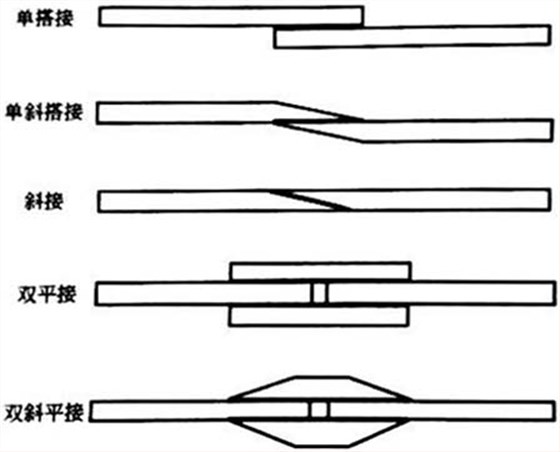

剪切的接頭形式又可分為單搭接、雙斜平接、雙平接、斜接、單斜搭接剪切形式等。

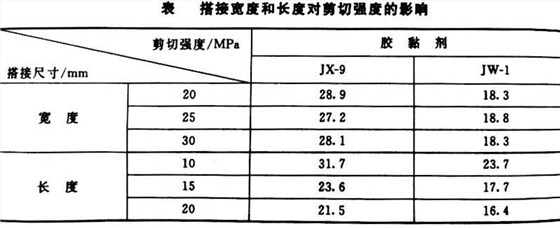

測試條件影響最大的是環境溫度和試驗速度，隨著溫度升高剪切強度下降，隨著試驗速度的減慢剪切強度降低，這說明溫度和速度具有等效關系，即提高測試溫度相當于降低加載速度。
