低溫撓性是熱熔膠在低溫環境下的力學性能，它是衡量熱熔膠的耐低溫性能的重要指標。本文介紹了熱熔膠黏劑低溫撓性試驗方法。

1

 測試原理

將規定尺寸和狀態下的熱熔膠試驗片放置在一根芯軸（棒）上彎曲180°，使之成U形折疊，觀察其是否斷裂。每次試驗都用新的試樣，試驗在直徑由大到小的芯軸上重復進行，直至膠黏劑試條彎斷為止。膠黏劑的撓性為五分之四的試樣都未斷裂的直徑最小的芯軸。

2

 實驗儀器

① 低溫試驗箱：溫度波動不大于±1℃，建議溫度區間在室溫至-80℃之間；

② 撓性試驗裝置：由芯軸支座和芯軸組成（分別參見圖1和圖2），芯軸直徑分別為3.2mm、6.4mm、12.8mm、25.6mm，有效長度為125mm，不銹鋼或黃銅材質制成。也可根據特殊的要求確定所需芯軸的直徑和長度；

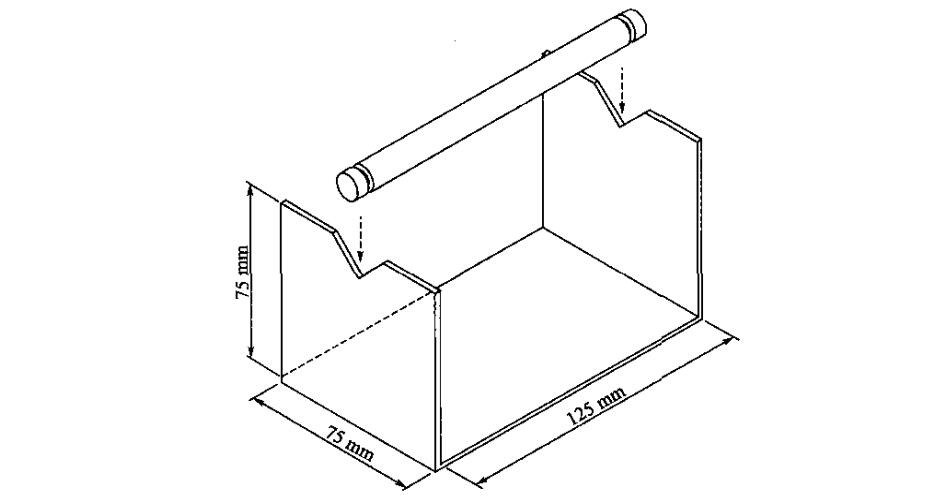

▲芯軸支座

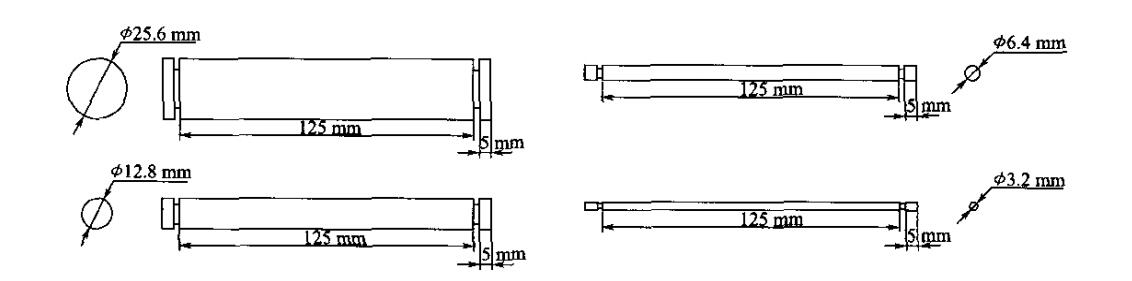

▲芯軸

3

 試樣

① 試樣應從模壓或擠出的片材或薄膜中裁得，表面無肉眼可見的明顯波紋、氣泡。不允許使用幾個薄片疊合起來的試樣；

② 試樣尺寸可按使用要求變動。推薦的試樣尺寸為75mm×10mm（長×寬），厚度1.25mm±0.01mm。厚度尺寸很關鍵，必須精確的控制、測量；

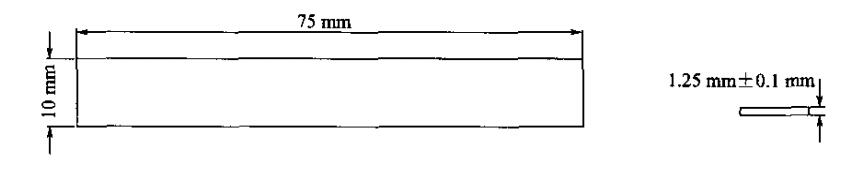

▲試樣

4

 試樣和試驗裝置狀態

① 試樣和實驗裝置要在試驗要求的條件下存放24h，確保試驗在相同的條件下進行。低溫快速篩選時，至少要在試驗要求的條件下存放4h（試驗報告要對條件的變化予以記錄）；

② 如果沒有條件規定，試樣和試驗裝置應根據GB/T 2918的規定在（23±2）℃以及相對濕度50%±5%下進行24h以上狀態調節；

5

 操作步驟

① 將芯軸、芯軸支座以及試驗樣品一起放入低溫試驗箱。在試驗的條件下存放24h；

② 將直徑最大的芯軸架在芯軸支座的楔形缺口上，用手（戴上普通的棉工作手套）將試樣平的一面與測試芯軸水平軸線成直角地切向放置；

③ 在1s內將試樣折180°，在芯軸上形成一個倒“U”字型，并保持與芯軸的緊密接觸；

④ 觀察試樣是否有斷裂并記錄。如果沒有發生斷裂，則取一個新的試樣在下一個直徑較小的芯軸上彎折。直到斷裂為止；

⑤ 取5根新試樣在直徑最小的沒有發生斷裂的芯軸上重復試驗5次，觀察試樣有否斷裂并記錄；

⑥ 如果重復試驗五分之四的試樣不發生斷裂，則再取5根新試樣繞下一個直徑更小的芯軸進行測試；否則，再取5根新試樣繞上一個直徑更大的芯軸進行測試。觀察試樣有否斷裂并記錄；

3

 實驗結果及報告

以5個試樣中有四個通過的直徑最小的芯軸記錄為該熱熔膠的撓性。

試驗樣品在芯軸上做彎曲試驗時出現明顯折斷、裂紋或細微裂紋為破壞；不影響材料拉伸性能的變色或泛白不認為是破壞，但必須在報告中注明。

實驗報告應包括：

1. 本標準的編號和名稱；

2. 熱熔膠的名稱、生產廠家、生產日期、批號；

3. 樣品的成型方法、尺寸（特別是厚度，須精確至0.01mm）；

4. 芯軸的直徑（五個試樣中有四個未斷裂的直徑最小的芯軸尺寸）；

5. 測試條件：溫度（如果需要的話，包括濕度等）；

6. 樣品彎曲后的顏色變化；

7. 其它需要報告的內容。
